提升機鏈條|埋刮板機鏈條|FU鏈條參數
2013-04-09 12:02:30 瀏覽：4103次

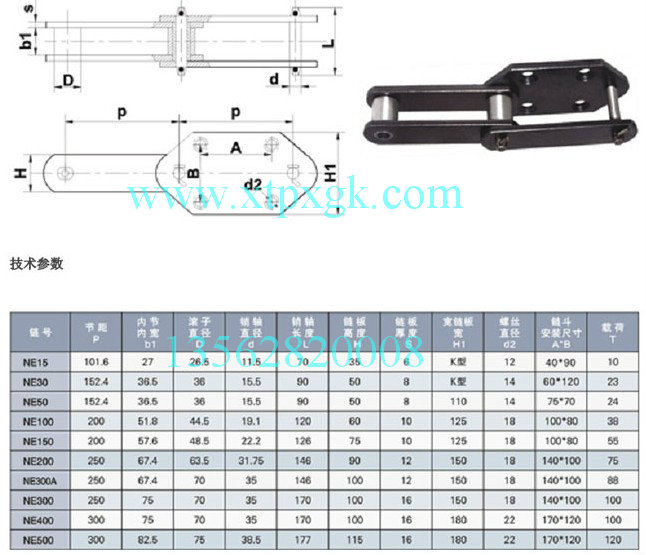

NE提升機鏈條
刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當?shù)男问胶鸵?guī)格，其型號規格見下表
|
規格 |
孔徑 |
規格 |
孔徑 |
|
96*69*125 |
Φ18 |
198*116*125 |
Φ20 |
|
105*73*100 |
Φ12 |
220*120*160 |
Φ20 |
|
105*73*125 |
Φ18 |
220*140*160 |
Φ25 |
|
120*80*125 |
Φ18 |
268*140*160 |
Φ22 |
|
140*105*125 |
Φ18 |
268*106*125 |
Φ18 |
|
145*110*100 |
Φ14 |
280*100*180 |
Φ20 |
|
158*106*125 |
Φ20 |
290*120*125 |
Φ18 |
|
180*113*125 |
Φ18 |
300*185*200 |
Φ25 |
|
185*105*125 |
Φ18 |
368*140*200 |
Φ25 |
|
185*120*125 |
Φ18 |
600*280*200 |
Φ25 |
|
◆ GL型帶滾珠刮板鏈條
 刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當?shù)男问胶鸵?guī)格，其型號規格見下表
|
規格 |
滾珠 |
軸銷 |
|
中心距 |
寬 |
高 |
D |
d |
b |
L |
Φ |
|
80 |
105 |
36 |
26 |
16 |
25 |
65 |
16 |
|
100 |
108 |
36 |
28 |
16 |
26 |
65 |
16 |
|
100 |
120 |
36 |
24 |
12 |
20 |
60 |
12 |
|
100 |
140 |
38 |
28 |
16 |
22 |
62 |
16 |
|
125 |
160 |
38 |
30 |
16 |
26 |
72 |
16 |
|
125 |
176 |
38 |
30 |
16 |
26 |
72 |
16 |
|
100 |
184 |
28 |
24 |
14 |
24 |
65 |
14 |
|
160 |
218 |
45 |
34 |
20 |
32 |
80 |
20 |
|
125 |
368 |
60 |
42 |
25 |
36 |
86 |
25 |
|
|
◆ T型水平刮板鏈條
|
規格 |
孔徑 |
規格 |
孔徑 |
|
96*32*125 |
Φ16 |
200*40*125 |
Φ18 |
|
105*36*125 |
Φ16 |
220*40*160 |
Φ18 |
|
105*34*100 |
Φ16 |
270*50*200 |
Φ22 |
|
120*34*100 |
Φ16 |
278*42*160 |
Φ20 |
|
140*25*100 |
Φ16 |
300*42*200 |
Φ18 |
|
140*30*125 |
Φ18 |
330*60*200 |
Φ25 |
|
160*36*125 |
Φ18 |
368*60*200 |
Φ25 |
|
180*36*125 |
Φ18 |
370*45*160 |
Φ22 |
|
200*30*125 |
Φ18 |
380*46*200 |
Φ18 |
|
|
◆ 刮板鏈條
主要用途：糧油、礦山等提升、輸送設備
|
型號 |
節距 |
滾子外徑 |
內鏈節內寬 |
銷軸直徑 |
銷軸長度 |
鏈板寬度 |
極限拉伸載荷 |
說明 |
|
TB160 |
101.6 |
26.5 |
26 |
11.5 |
70 |
34.8 |
11000 |
|
|
TB250 |
152.4 |
35 |
36.5 |
15.5 |
90 |
50 |
24000 |
|
|
TB350 |
152.4 |
35 |
36.5 |
15.5 |
90 |
50 |
24000 |
|
|
TB450 |
200 |
41 |
51.8 |
19.1 |
120 |
60 |
36600 |
主要用途：糧油、礦山等提升設備
|
品名 |
規格 |
最小破斷負荷 |
說明 |
|
滲碳鏈 |
高強度鏈 |
|
圓環鏈 |
Φ14*50*（5環、7環） |
65 |
110 |
用于HL型斗提 |
|
Φ18*50*（7環、9環、11環） |
125 |
190 |
用于HL型斗提 |
|
Φ18*64*（5環、7環） |
125 |
190 |
用于HL型斗提 |
|
Φ22*86*7環 |
185 |
320 |
用于HL型斗提 |
|
Φ26*92*9環 |
250 |
390 |
用于HL型斗提 |
|
鏈環鉤 |
Φ14*50*M12 |
65 |
110 |
用于HL型斗提 |
|
Φ18*50*M14 |
125 |
190 |
用于HL型斗提 |
|
Φ18*64*M14 |
125 |
190 |
用于HL型斗提 |
|
Φ22*86*M18 |
185 |
320 |
用于HL型斗提 |
|
Φ26*92*M20 |
250 |
390 |
用于HL型斗提 |
|
|
◆ 埋刮板輸送機爪鏈
|
規格 |
銷軸孔徑 |
說明 |
規格 |
銷軸孔徑 |
說明 |
|
96*68*125 |
Φ16 |
|
198*116*125 |
Φ18 |
|
|
105*73*100 |
Φ16 |
|
220*140*160 |
Φ20 |
|
|
140*105*125 |
Φ16 |
|
268*140*160 |
Φ20 |
|
|
145*110*100 |
Φ16 |
|
295*178*160 |
Φ20 |
|
|
160*106*125 |
Φ18 |
|
190*140*160 |
Φ20 |
|
|
180*115*125 |
Φ18 |
|
370*150*200 |
Φ25 |
|
| ■ 鏈 輪 |
|
◆ 提升機鏈輪
 鏈輪有輸送機鏈輪，斗式提升機鏈輪及各種規格傳動鏈輪，品種齊全，鏈輪的材質有鑄鋼件、45＃鋼鉚制而成、鍛鋼件及45＃鋼傳動鏈輪，鏈輪牢固耐用，不易磨損，主要規格 見下表：
|
型號 |
67＃ |
80＃ |
|
節距 |
58.623 |
80 |
|
齒數 |
13 |
15 |
16 |
18 |
20 |
12 |
15 |
17 |
18 |
|
頂圓直徑 |
260 |
300 |
320 |
360 |
390 |
336 |
410 |
465 |
485 |
|
內孔 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
55 |
60 |
◆ 輸送機鏈條
|
齒數 |
Z=8 |
Z=9 |
Z=10 |
Z=11 |
|
節距 |
100 |
125 |
160 |
200 |
125 |
100 |
125 |
|
頂圓直徑 |
290 |
350 |
440 |
545 |
388 |
341 |
470 |
|
內孔 |
65 |
65 |
70 |
75 |
65 |
65 |
65 |
|
材料 |
鏈輪片45＃ 芯子HT150 | |
